建筑模型碰撞检查如何减少设计变更——以舒炜设计工作室实践为例
在嘉兴地区近三年的中小型公建与住宅项目中，设计变更平均占施工合同额的4.7%，其中约六成源于各专业模型间的空间冲突。舒炜设计工作室（嘉兴市经开城南街道舒炜建筑咨询旗下技术团队）通过系统化的碰撞检查流程，将这一比例压低到1.9%以下。这篇文章拆解其中的技术路径。
碰撞检查到底在查什么
很多人以为碰撞检查只是看管线有没有打架。实际上，一套完整的建筑模型碰撞检测至少覆盖三个层次：
- 硬碰撞——实体直接相交，比如风管穿越结构梁、桥架与消防管重叠
- 软碰撞——间距不足，比如水管与配电箱之间净距小于规范要求的检修空间
- 逻辑碰撞——工序或运维冲突，比如阀门安装在吊顶封闭区域内导致后期无法操作
舒炜团队在项目启动阶段就会制定《碰撞检测规则书》，明确各专业的优先级和净距阈值，避免后期反复调整检测参数。

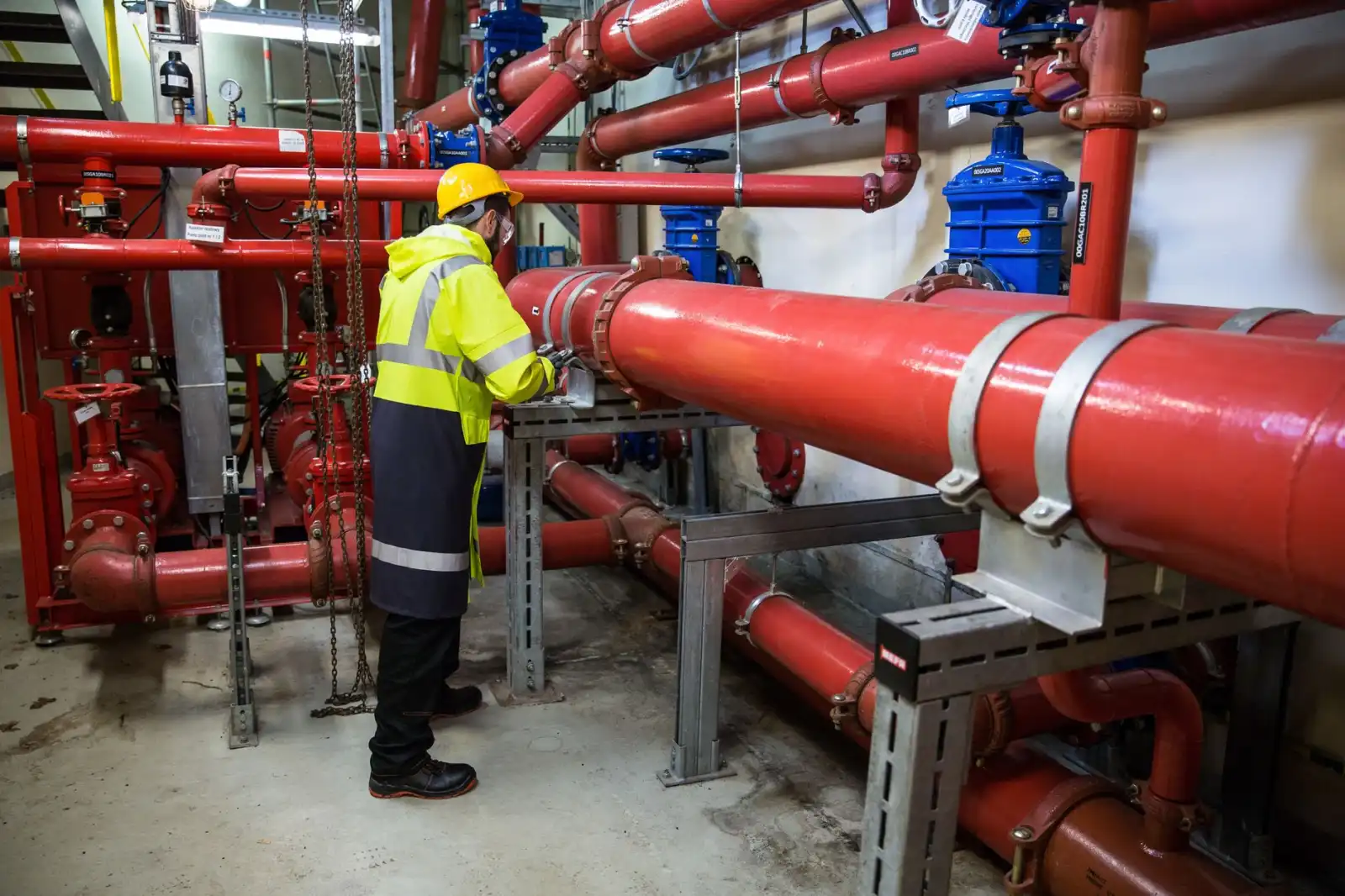

管线综合中的碰撞消解逻辑
管线综合不是简单地把碰撞点挪开。舒炜工作室的做法是：先做分区净高分析，再按“大管优先、有压让无压、电气让水管”的原则排序。具体操作中，我们会把BIM咨询流程拆成四步：
- 整合建筑、结构、机电全专业模型，统一坐标系与标高基准
- 运行Navisworks或Revit自带的碰撞检测，导出冲突报告
- 按区域和系统分类，逐条判定是“真冲突”还是“建模误差”
- 输出带标注的调整方案，同步更新模型并二次验证
以嘉兴某科创园项目为例，初次检测出1,247个碰撞点，经分类筛选后实际需调整的为386处。仅地下车库管线综合一项，就减少了17处吊顶标高变更和9处结构预留孔洞修改。
减少设计变更的三个关键控制点
碰撞检查要真正转化为变更减少，不能只靠一次检测。舒炜在实践中发现三个节点最影响最终效果：
第一，模型精度要匹配阶段。方案阶段用LOD200做粗略碰撞即可，施工图阶段必须到LOD350以上，否则大量软碰撞会被遗漏。我们通常要求机电模型管径、保温层厚度、支吊架空间全部建模到位。
第二，碰撞报告要闭环。每次检测后指定专人跟踪修改状态，未闭环的碰撞点不得进入下一轮出图。这个环节最容易被忽略，也最影响BIM咨询的实际价值。
第三，与设计变更流程挂钩。把碰撞检测报告作为变更审批的前置条件——未经碰撞验证的变更申请不予受理。舒炜工作室协助甲方建立这套机制后，某住宅项目的变更单数量从平均每层6.3张降到2.1张。
常见问题：检测通过了为什么现场还冲突？
多数情况是模型未反映现场实际。比如施工单位自行调整了桥架路由却未反馈，或者土建预留孔洞偏差超出建模容差。建议在施工交底时用模型做三维可视化沟通，并要求总包定期回传现场实测数据更新模型。另一个高频问题是软件检测参数设置过松，净距阈值只设了0mm硬碰撞，忽略了规范要求的检修间距。
碰撞检查的价值不在检测本身，而在于把空间冲突提前暴露在图纸阶段。对嘉兴地区中小型项目而言，一套务实的管线综合与碰撞检查流程，通常能在不增加设计工期的前提下，把变更成本压缩三到五成。舒炜设计工作室愿意与同行交流具体项目的检测规则与协同经验。
