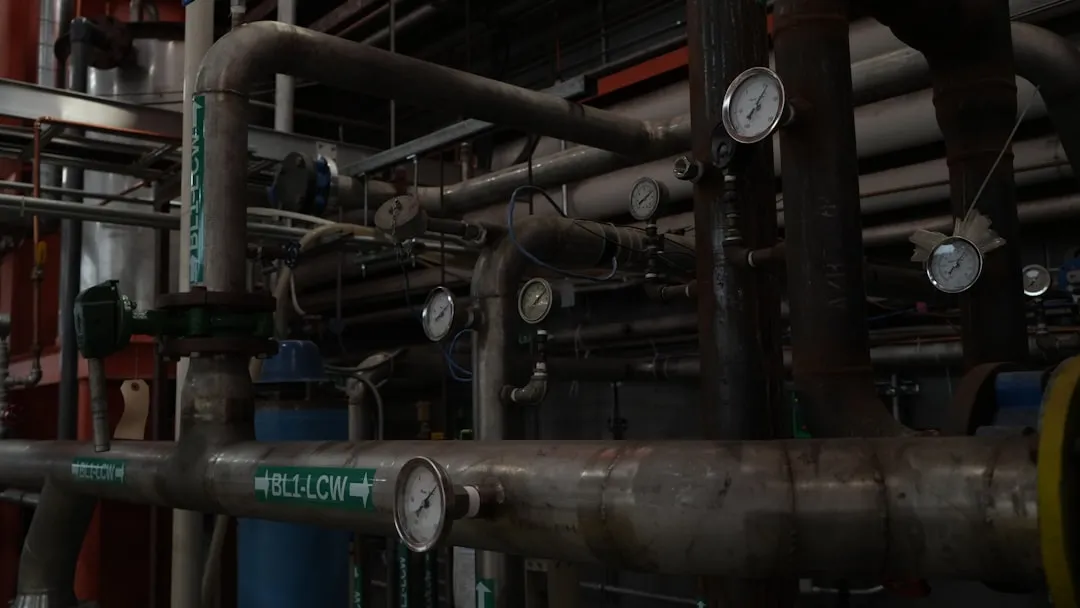

在大型机电安装、地铁管廊或医药洁净厂房项目中，管线系统的复杂程度往往超出传统二维图纸的表达极限。风管、桥架、消防喷淋、工艺管道在狭窄吊顶内争夺标高空间，任何一处交叉冲突若未提前发现，都可能演变为现场返工、工期延误甚至结构开洞的代价。这正是BIM咨询服务中碰撞检查环节备受关注的原因。但一个现实问题摆在面前：传统二维审查经验丰富、成本低廉，而三维建筑模型碰撞检查看似精密，是否真的适合所有复杂管线项目？

二维审查的局限：看得见冲突，算不出空间

传统二维管线综合依赖设计院各专业图纸叠图，由资深工程师逐张比对。它的优势在于审查速度快、对设计意图理解直接。但问题在于，二维图纸本质上是将三维空间压缩为多个平面，工程师需要在头脑中完成空间重构。当管线标高差仅有50mm、管道保温层厚度未在平面中体现时，人眼极易漏判。更关键的是，二维审查无法量化冲突——两个专业管道在平面上看似错开，实际在剖面中可能重叠300mm以上。

三维碰撞检查的技术原理与真实价值

建筑模型碰撞检查的核心并非简单“找交叉”。以Autodesk Navisworks或Solibri为例，其工作流包含三个层次：

• 硬碰撞：检测实体几何的直接相交，如风管与梁体冲突；
• 间隙碰撞：设定净距阈值（如管道保温后需预留80mm检修空间），发现“未碰但不可施工”的隐患；
• 逻辑碰撞：基于施工顺序模拟，识别“先装管道后装设备”导致的安装不可达问题。

在管线综合实践中，间隙碰撞往往比硬碰撞更有价值。某数据中心项目通过设置桥架与水管之间100mm的间隙规则，提前发现37处需调整支吊架位置的冲突，避免了后期电缆敷设时的电磁干扰风险。

复杂管线项目的选择依据

判断哪种方式更合适，可参考以下维度：

1. 管线密度：吊顶内超过3层管线交叉时，二维审查准确率通常低于70%；
2. 净高要求：走道净高误差需控制在±20mm以内的项目，必须依赖三维模型精确算量；
3. 专业数量：涉及5个以上机电专业时，碰撞检查的边际效益显著上升；
4. 施工容错：改造项目或工期极紧的工程，返工成本远高于BIM咨询投入。

实践建议：混合工作流更务实

对于大多数复杂管线项目，完全抛弃二维审查并不明智。建议采用“二维初筛+三维精查”的混合模式：先由各专业负责人完成二维叠图，标注明显冲突；再将模型导入碰撞检查软件，设置分级碰撞规则——硬碰撞必须全部消除，间隙碰撞按优先级排序处理。舒炜建筑咨询在多个嘉兴本地厂房项目中采用该流程，平均减少现场管线拆改量约40%，BIM咨询投入产出比稳定在1:5以上。

随着施工深化设计对精度要求持续提升，碰撞检查正从“可选服务”变为复杂管线项目的标准动作。但工具始终服务于判断——理解二维审查的逻辑边界，善用三维建筑模型的量化能力，才能在管线综合中真正实现“一次成优”。
